Центробежный насос

ЦЕНТРОБЕЖНЫЕ НАСОСЫ

Центробежные насосы предназначены для перекачивания чистых жидкостей или жидкостей с небольшими включениями.
Специальные модификации центробежных насосов разработаны для транспортировки в водном потоке таких продуктов, как горошек, семечки и подобных.

• Серия ПЦ150

• Серия ПЦ160

• Серия ПЦ170, многоступенчатые

Серия ПЦ150

Центробежные насосы данной серии предназначены для перекачивания чистых, загрязненных или агрессивных жидкостей, не вызывающих повреждение материалу, из которого изготовлен насос. Центробежные насосы широко прbменяются в химической промышленности и в других областях при сходных условиях работы. Данная серия центробежных насосов включает и взрывобезопасное исполнение «EХ».

Применение в пищевой промышленности
– охладительные системы и очистительные сооружения.

Технические параметры
Расход от 5 до 100 m3/h
Напор до 40 m (H2O)
Температура до +150oC
Присоединение фланец
Эл. двигатель до 11kW, 380V, 50Hz
Материал AISI 304, AISI 316L

ПРИМЕНЕНИЕ
Для перекачивания чистых, загрязненных или агрессивных жидкостей, не вызывающих повреждение материалу, из которого изготовлен насос. Они предназначены для применения в химической промышленности и в других областях при сходных условиях работы. Серия включает и взрывобезопасный ”Ex”.

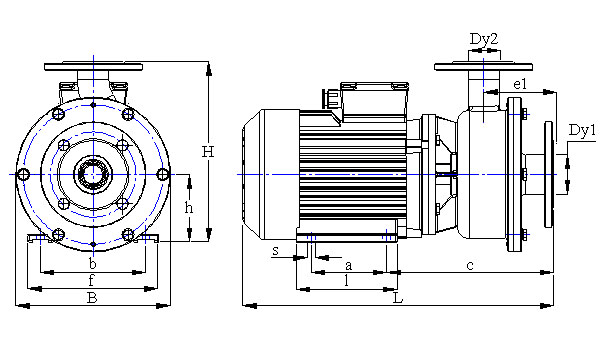

    ТИП: ПЦ150, ПЦ151
Центробежный насос
Центробежный насос
Модель Произв. Напор Двиг Размеры (мм) Вес
м3 м кВт Dy L B H h el e c a l b f s кг
ПЦ150-0.75/2 5-25 20-10 0.75 50 40
50		 450 205 230 80 105 0 230 100 140 125 160 10 22
ПЦ150-1.5/2 1.50 490 240 90 235 134 140 174 25
ПЦ150-2.2/2 2.20 174 28
ПЦ150-3/2 3.00 32
ПЦ151-3/2 25-100 40-10 3.00 65
80		 50
65		 545 275 305 100 145 0 293 140 187 160 200 12 48
ПЦ150-4/2 4.00 317 112 300 180 190 230 56
ПЦ150-5.5/2 5.50 65
ПЦ151-7.5/2 7.50 645 337 132 310 278 230 216 270 92
ПЦ151-11.0/2 11.0 685 365 330 210 256 254 318 100

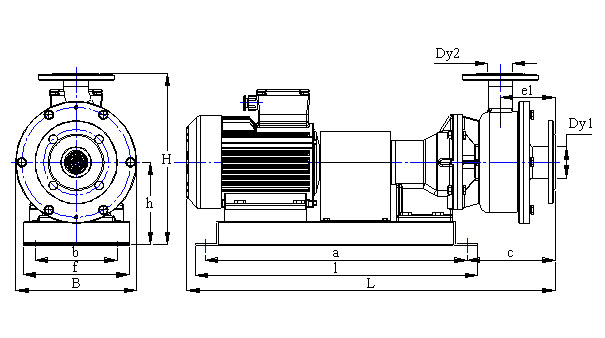

ТИП: ПЦ150М1Р, ПЦ151М1Р
Центробежный насос
Центробежный насос
Модель Произв. Напор Двиг Размеры (мм) Вес
м3 м кВт Dy L B H h el e c a l b f s кг
ПЦ150М1Р-0.75/2 5-25 20-10 0.75 50 40
50		 680 205 315 165 105 0 235 400 450 150 200 10 48
ПЦ150М1Р-1.5/2 1.50 50
ПЦ150М1Р-2.2/2 2.20 52
ПЦ150М1Р-3/2 3.00 55
ПЦ151М1Р-3/2 25-100 40-10 3.00 65
80		 50
65		 805 275 405 200 145 0 293 500 550 250 300 12 92
ПЦ150М1Р-4/2 4.00 417 212 300 93
ПЦ150М1Р-5.5/2 5.50 107
ПЦ151М1Р-7.5/2 7.50 880 462 232 310 600 650 132
ПЦ151М1Р-11.0/2 11.0 330 145

Серия ПЦ160

Центоробежные насосы данной серии предназначены для перекачивания гигиенически чистых жидкостей в пищевой, фармацевтической промышленности, требующих сходных условий работы. Серия включает взрывобезопасный вариант исполнения «EХ».

Применение в пищевой промышленности
– транспортировка молочных продуктов, соков с мякотью, вина, сусла.

Технические параметры
Расход от 4 до 140 m3/h
Напор до 60 m (H2O)
Температура до +150oC
Присоединение накидная гайка
Эл. двигатель до 11kW, 380V, 50Hz
Материал AISI 304, AISI 316L

Центробежный насос

ПРИМЕНЕНИЕ
Для перекачивания гигиенично чистых жидкостей в пищевой, фармацевтической промышленностях, требующих сходных условий работы. Серия включает и взрывобезопасный ”Ex”.

ВОЗМОЖНЫЕ ОПЦИИ
– рама с колесам;
– “Ex”-взрывозащищенное исполнение;
– дополнительная фундаментальная стойка.

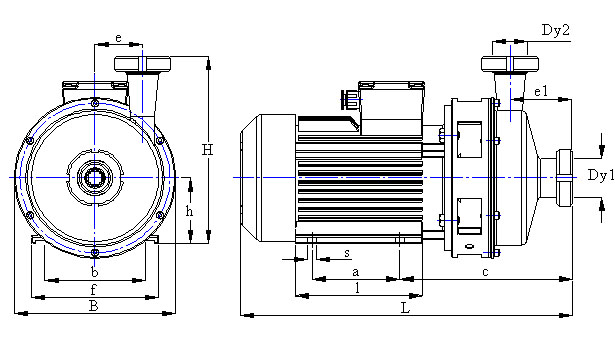

ТИП: ПЦ160, ПЦ161
Центробежный насос
Центробежный насос
Модель Произв. Напор Двиг Размеры (мм) Вес
м3 м кВт Dy L B H h el e c a l b f s кг
ПЦ160-0.55/4 4-12 до 8 0.55 40
50		 32
40
50		 400 220 240 80 80 65 270 100 140 125 160 10 22
ПЦ160-0.75/4 5-13 до 8 0.75 23
ПЦ160-0.75/2 4-12 до 14 0.75 22
ПЦ160-1.1/2 6-15 до 20 1.1 23
ПЦ160-1.5/2 5-30 до 26 1.5 250 90 276 134 140 174 24
ПЦ160-2.2/2 5-40 до 30 2.2 450 174 28
ПЦ160-3.0/2 10-40 до 28 3.0 30
ПЦ160-1.1/4 5-20 до 6 1.1 50
65
80		 50
65
80		 550 310 295 90 100 95 134 12 33
ПЦ160-1.5/4 5-30 до 8 1.5 174 36
ПЦ160-2.2/4 15-40 до 18 2.2 600 305 100 283 140 187 160 200 42
ПЦ160-3.0/4 20-70 до 20 3.0 140 43
ПЦ160-4.0/2 10-60 до 30 4.0 317 112 290 180 190 190 51
ПЦ160-5.5/2 20-70 до 35 5.5 650 337 132 309 178 197 216 270 65
ПЦ160-7.5/2 20-100 до 60 7.5 71
ПЦ160-11.0/2 20-110 до 60 11.0 700 243 83
ПЦ160-15.0/2 30-110 до 65 15.0
ПЦ160-18.0/2 40-140 до 65 18.0
ПЦ160-22.0/2 40-140 до 65 22.0

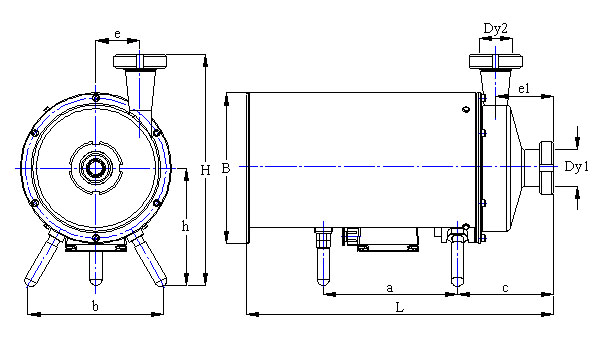

ТИП: ПЦ160С, ПЦ161С
Центробежный насос
Центробежный насос
Модель Произв. Напор Двиг Размеры (мм) Вес
м3 м кВт Dy1 Dy2 L B H h el e c a b кг
ПЦ160С-0.55/4 4-12 до 8 0.55 40
50		 32
40
50		 450 220 340 180 80 65 135 195 210 24
ПЦ160С-0.75/4 5-13 до 8 0.75 25
ПЦ160С-0.75/2 4-12 до 14 0.75 24
ПЦ160С-1.1/2 6-15 до 20 1.1 25
ПЦ160-1.5/2 5-30 до 26 1.5 26
ПЦ160С-2.2/2 5-40 до 30 2.2 500 225 30
ПЦ160С-3.0/2 10-40 до 28 3.0 32
ПЦ160С-1.1/4 5-20 до 6 1.1 50
65
80		 50
65
80		 600 310 425 220 100 95 185 180 255 39
ПЦ160С-1.5/4 5-30 до 8 1.5 42
ПЦ160С-2.2/4 15-40 до 18 2.2 650 230 48
ПЦ160С-3.0/4 20-70 до 20 3.0 52
ПЦ160С-4.0/2 10-60 до 30 4.0 57
ПЦ160С-5.5/2 20-70 до 35 5.5 700 280 71
ПЦ160С-7.5/2 20-100 до 60 7.5 77
ПЦ160С-11.0/2 20-110 до 60 11.0 750 320 89
ПЦ160С-15.0/2 30-110 до 65 15.0
ПЦ160С-18.0/2 40-140 до 65 18.0
ПЦ160С-22.0/2 40-140 до 65 22.0

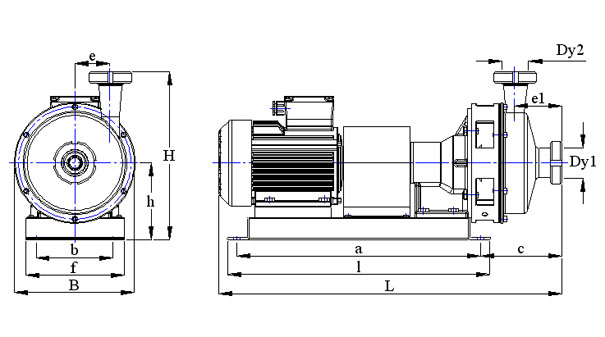

ТИП: ПЦ160М1Р, ПЦ161М1Р
Центробежный насос
Центробежный насос
Модель Произв. Напор Двиг Размеры (мм) Вес
м3 м кВт Dy L B H h el e c a l b f s кг
ПЦ160М1Р-0.55/4 4-12 до 8 0.55 40
50		 32
40
50		 625 220 335 175 80 65 140 350 400 150 200 12 40
ПЦ160М1Р-0.75/4 5-13 до 8 0.75 42
ПЦ160М1Р-0.75/2 4-12 до 14 0.75 42
ПЦ160М1Р-1.1/2 6-15 до 20 1.1 43
ПЦ160М1Р-1.5/2 5-30 до 26 1.5 645 400 450 45
ПЦ160М1Р-2.2/2 5-40 до 30 2.2 685 48
ПЦ160М1Р-3.0/2 10-40 до 28 3.0 52
ПЦ160М1Р-1.1/4 5-20 до 6 1.1 50
65
80		 50
65
80		 775 310 430 225 100 95 200 450 500 250 300 78
ПЦ160М1Р-1.5/4 5-30 до 8 1.5 815 500 500 81
ПЦ160М1Р-2.2/4 15-40 до 18 2.2 845 87
ПЦ160М1Р-3.0/4 20-70 до 20 3.0 91
ПЦ160М1Р-4.0/2 10-60 до 30 4.0 96
ПЦ160М1Р-5.5/2 20-70 до 35 5.5 915 550 600 110
ПЦ160М1Р-7.5/2 20-100 до 60 7.5 115
ПЦ160М1Р-11.0/2 20-110 до 60 11.0 965 600 650 128
ПЦ160М1Р-15.0/2 30-110 до 65 15.0
ПЦ160М1Р-18.0/2 40-140 до 65 18.0
ПЦ160М1Р-22.0/2 40-140 до 65 22.0




ТИП: ПЦ 160СК
Центробежный насос



Серия ПЦ170, многоступенчатые

Центоробежные насосы данной серии предназначены для перекачивания жидкостей в процессах маленькой производительности, но при высоком давлении.
Центробежный насос серии ПЦ170 не создает вспенивания, а потому идеален для таких продуктов, как пиво и схожих с ним.
Применение в пищевой промышленности
– фильтрация соков, вина, транспортировка пива.

Технические параметры
Расход от 1 до 10 m3/h
Напор до 110 m (H2O)
Температура до +150oC
Присоединение накидная гайка
Эл. двигатель до 5,5kW, 380V, 50Hz
Материал AISI 304, AISI 316L

Центробежный насос

ПРИМЕНЕНИЕ
Для перекачивания жидкостей в процессах маленькой производительности, но при высоком давлении.
Препятствует пенообразованию, а потому идеален для таких продуктов, как пиво и сходные с ним.

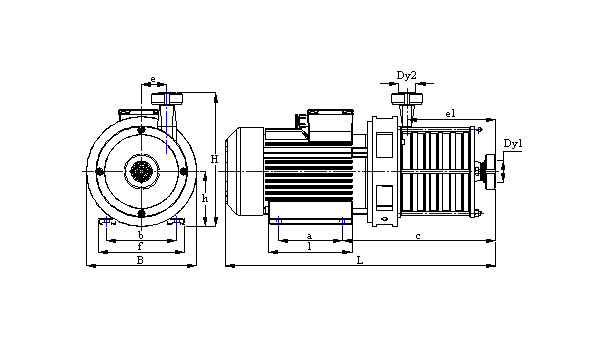

ТИП: ПЦ170
Центробежный насос
Центробежный насос
Модель Произв. Напор Двиг Размеры (мм) Вес
м3 м кВт Dy L B H h el e c a l b f s кг
ПЦ170-2/1.5 2-14 40-20 1.5 32 25 420 220 245 90 100 50 226 100 135 140 175 10 25
ПЦ170-2/2.2 2.2 460 125 175 140 175 28
ПЦ170-3/1.5 2-14 55-30 1.5 445 125 251 100 135 140 175 26
ПЦ170-3/2.2 2.2 485 125 175 140 175 29
ПЦ170-3/3 3.0 510 255 100 258 140 187 160 200 12 33
ПЦ170-4/2.2 2-12 75-50 2.2 245 90 150 276 125 175 140 175 10 30
ПЦ170-4/3 3.0 535 255 100 283 140 187 160 200 12 34
ПЦ170-5/3 2-14 90-50 3.0 560 175 308 35
ПЦ170-5/4 4 267 112 315 180 190 230 41
ПЦ170-6/3 2-10 110-75 3 585 255 100 200 340 187 160 200 36
ПЦ170-6/4 4.0 267 112 180 190 230 42
ПЦ170-6/5.5 5.5 620 46




ТИП: ПЦ170С
Центробежный насос
Модель Произв. Напор Двиг
м3 м кВт
ПЦ170С-2/1.5 2-14 40-20 1.5
ПЦ170С-2/2.2 2.2
ПЦ170С-3/1.5 2-14 55-30 1.5
ПЦ170С-3/2.2 2.2
ПЦ170С-3/3 3.0
ПЦ170С-4/2.2 2-12 75-50 2.2
ПЦ170С-4/3 3.0
ПЦ170С-5/3 2-14 90-50 3.0
ПЦ170С-5/4 4
ПЦ170С-6/3 2-10 110-75 3
ПЦ170С-6/4 4.0
ПЦ170С-6/5.5 5.5
